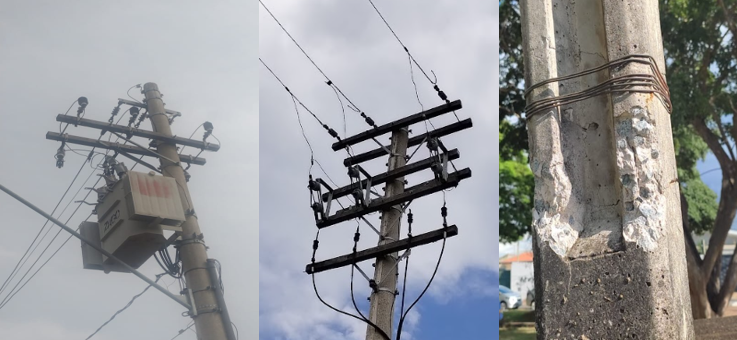

A Alfa Engenharia Elétrica inspeciona desde o ramal alimentador da concessionária de energia, havendo qualquer não conformidade é ralatado ao cliente para que seja informado a concessionária a anomalia. Nesta verificação analisamos:

• Verificamos visualmente os pontos de conexão seja por conector tipo cunha ou conector grampo de linha viva (GLV)
• Verificamos visualmente estado das cruzetas sendo cruzetas de concreto, polimérica, madeira ou metálicas
• Verificamos visualmente o estados dos para-raios
• Verificamos visualmente  o estado das chaves seccionáveis, chave Matheus ou chave faca
• Verificamos visualmente o estado das muflas externas
• Verificamos visualmente o estado da estrutura do poste.

Na manutenção preventiva e/ou corretiva de cabine primária são realizadas essas entre outras verificações visuais com confecção de relatório técnico completo para que o cliente fique atento as anomalias de todo seu ramal alimentador e assim solicitar a Alfa Engenharia Elétrica a  prevenção ou correção de algo que possa interferir no fornecimento de energia elétrica.

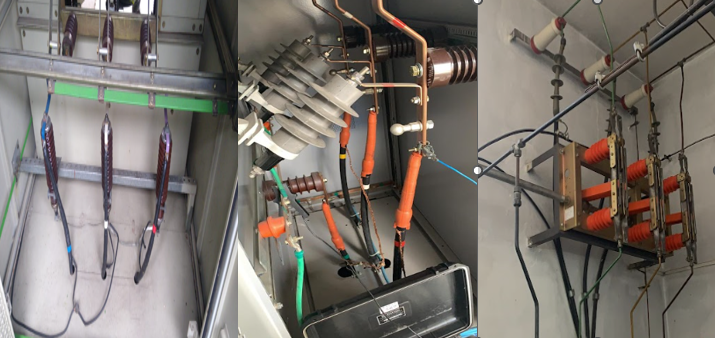

A Alfa Engenharia Elétrica verifica visualmente e realiza os ensaios  dos cabos do cubículo de entrada de energia da cabine primária

• Verificamos visualmente os cabos de entrada RST e reserva
• Verificamos visualmente o estado das muflas internas (pontos de conexão), se há presença de zinabre
• Verificamos visualmente o estado das malhas de aterramneto dos cabos de entrada, se há presença de zinabre ou se há interrupção da malha de aterramento
• Realizamos os ensaios de resistência de isolação  (com megôhmetro)  nos cabos RST e reserva
• Realizamos os ensaios de capacidade de suporte de tensãos elétricas (como o ensaio de HIPOT) a pedido do cliente ou se houver necessidade
• Realizamos a limpeza de todo cubículo, retiramos zinabre presente nas conexões.
• Realizamos os reapertos necessários para que não haja aquecimento de componetes da proteção da cabine primária

Na manutenção preventiva e/ou corretiva dos cabos de entrada de energia são realizadas essas entre outras verificações visuais com confecção de relatório técnico completo para que o cliente fique atento as anomalias de todo seu ramal alimentador e assim solicitar a Alfa Engenharia Elétrica a  prevenção ou correção de algo que possa interferir no fornecimento de energia elétrica.

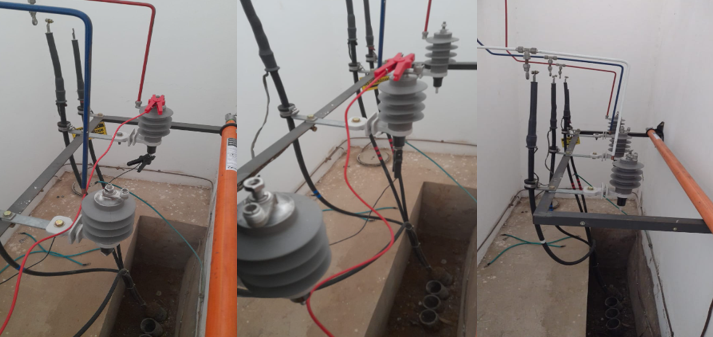

A Alfa Engenharia Elétrica verifica visualmente e realiza os ensaios  dos Para-Raios da cabine primária

• Verificamos visualmente os para-raios das fases RST
• Realizamos os ensaios de resistência de isolação  (com megôhmetro)  nos para-raios das fases RST
• Realizamos a limpeza de todo cubículo, retiramos zinabre presente nas conexões.
• Realizamos os reapertos necessários para que não haja aquecimento de componetes da proteção da cabine primária

Na manutenção preventiva e/ou corretiva dos para-raios são realizadas essas entre outras verificações visuais com confecção de relatório técnico completo para que o cliente fique atento as anomalias de abertura e atuaçãodos para-raios e  solicite  a Alfa Engenharia Elétrica a prevenção ou correção de algo que possa interferir na proteção da cabine primária e não interrompa o fornecimento de energia elétrica.

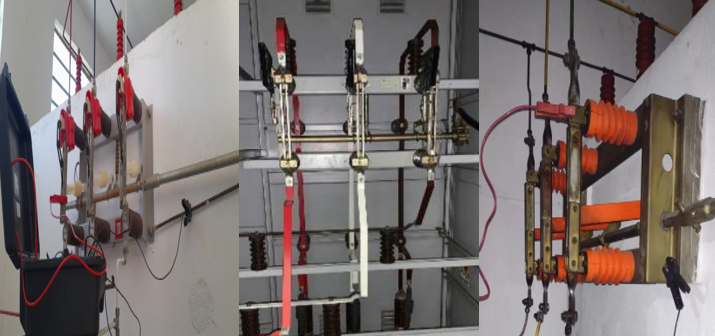

A Alfa Engenharia Elétrica verifica visualmente e realiza os ensaios  dos seccionadores da cabine primária

• Verificamos visualmente fases RST da seccionadora
• Realizamos os ensaios de resistência de isolação  (com megôhmetro) nas fases RST
• Realizamos os ensaios de resistência de contato para garantir uma baixa resistência na condução da corrente elétrica, o que impede o surgimento de pontos quentes, aquecimento excessivo e deterioração dos contatos.
• Realizamos os ensaios de fechamento simultâneo das fases
• Realizamos a limpeza, retiramos zinabre presente nas conexões
• Realizamos o teste de continuidade nos fusíveis das seccionadoras que incluem essa proteção
• Realizamos os reapertos necessários para que não haja aquecimento de componetes da proteção da cabine primária

Na manutenção preventiva e/ou corretiva das seccionadoras são realizadas essas entre outras verificações visuais com confecção de relatório técnico completo para que o cliente fique atento as anomalias e  solicite  a Alfa Engenharia Elétrica a prevenção ou correção de algo que possa interferir na proteção da cabine primária e não interrompa o fornecimento de energia elétrica.

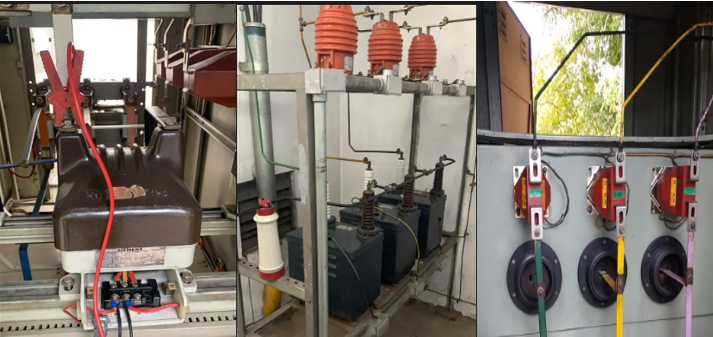

A Alfa Engenharia Elétrica verifica visualmente e realiza os ensaios  dos Transformadores de potencial (TP's) e Transformadores de Corrente (TC's) ambos proteção e medição

Na manutenção preventiva e/ou corretiva das seccionadoras são realizadas essas entre outras verificações visuais com confecção de relatório técnico completo para que o cliente fique atento as anomalias e  solicite  a Alfa Engenharia Elétrica a prevenção ou correção de algo que possa interferir na proteção da cabine primária e não interrompa o fornecimento de energia elétrica.

Ensaios Específicos para TCs

• relação de transformação
• Verifica se a relação entre a corrente primária e secundária está de acordo com o especificado, usando para isso um teste de polaridade.
• Teste de Saturação
• Avalia o desempenho do TC em altas correntes, verificando se ele mantém a precisão e a capacidade de medição em condições de saturação.
• Cálculo do Fator de Segurança do Instrumento (FSI) e Fator Limitador de Precisão (FLPP):
• O FSI é usado para medição e o FLPP para proteção, garantindo que o TC opere dentro das especificações da norma.
• Curva de Excitação
• Mede a curva de excitação do núcleo do TC para verificar se ele é adequado para a carga a que será submetido.

Ensaios Específicos para TPs

• Relação de Transformação (TTR)
• Confirma se a relação entre a tensão do primário e do secundário é a correta, incluindo a verificação da polaridade
• Verificação de Carga
• Calcula e verifica se a carga do TP está dentro da faixa especificada, medindo a corrente de carga e seu ângulo de fase.
• Ensaio de tensão no primário
• Permite verificar a relação do TP injetando uma tensão de teste no lado primário e medindo o sinal de entrada de tensão no lado secundário.                                   Na manutenção preventiva e/ou corretiva dos TP's e TC's  são realizadas essas entre outras verificações visuais com confecção de relatório técnico completo para que o cliente fique atento as anomalias e  solicite  a Alfa Engenharia Elétrica a prevenção ou correção de algo que possa interferir na proteção e medição de energia da cabine primária e não interrompa o fornecimento de energia elétrica.

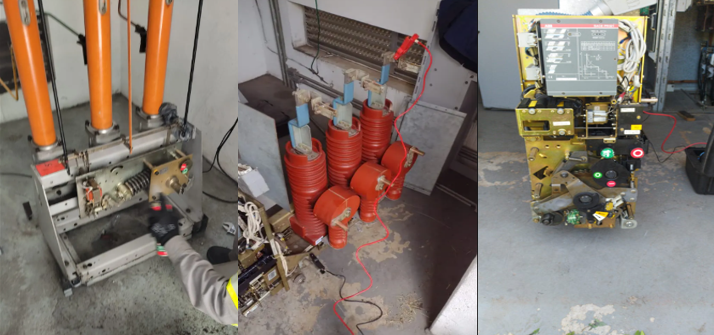

A Alfa Engenharia Elétrica verifica visualmente e realiza os ensaios  dos disjuntors da cabine primária

• Verificamos visualmente fases RST do disjuntor
• Realizamos os ensaios de resistência de isolação  (com megôhmetro) nas fases RST
• Realizamos os ensaios de resistência de contato para garantir uma baixa resistência na condução da corrente elétrica, o que impede o surgimento de pontos quentes, aquecimento excessivo e deterioração dos contatos.
• Realizamos os ensaios de fechamento simultâneo das fases
• Realizamos a limpeza, retiramos zinabre presente nas conexões
• Realizamos o teste de continuidade nos fusíveis das seccionadoras que incluem essa proteção
• Realizamos os reapertos necessários para que não haja aquecimento de componetes da proteção da cabine primária

Na manutenção preventiva e/ou corretiva do disjuntor são realizadas essas entre outras verificações visuais com confecção de relatório técnico completo para que o cliente fique atento as anomalias e  solicite  a Alfa Engenharia Elétrica a prevenção ou correção de algo que possa interferir na proteção da cabine primária e não interrompa o fornecimento de energia elétrica.

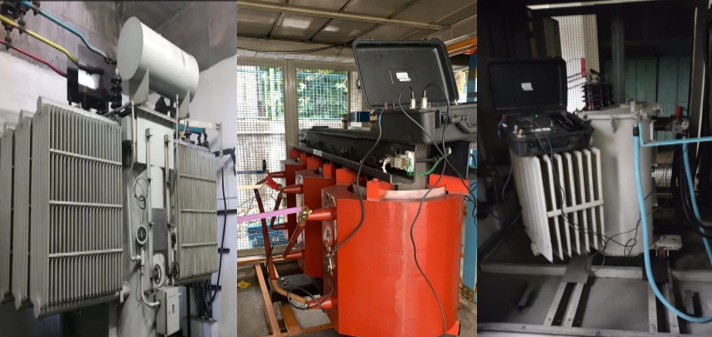

A Alfa Engenharia Elétrica verifica visualmente e realiza os ensaios  dos transformadores a óleo e a seco da cabine primária

• Verificamos visualmente o transformador
• Realizamos os ensaios de resistência de isolação  (com megôhmetro) nas fases RST alta/baixa, alta/massa e baixa/massa
• Realizamos os ensaios de relação de transformação alta/baixa com Transformer Turns Ratio (TTR)
• Realizamos a limpeza, retiramos zinabre presente nas conexões
• Realizamos os reapertos necessários para que não haja aquecimento de componetes de transformação da cabine primária

Na manutenção preventiva e/ou corretiva do transformador de potência são realizadas essas entre outras verificações visuais com confecção de relatório técnico completo para que o cliente fique atento as anomalias e  solicite  a Alfa Engenharia Elétrica a prevenção ou correção de algo que possa interferir na transformação de energia  da subestação e não interrompa o fornecimento de energia elétrica.

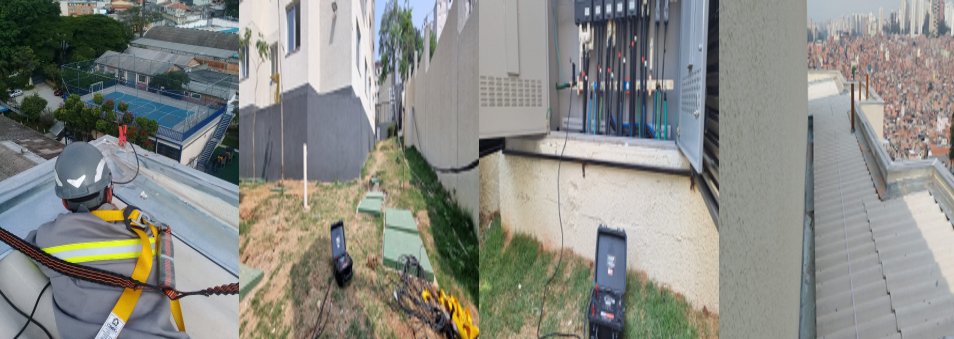

SPDA

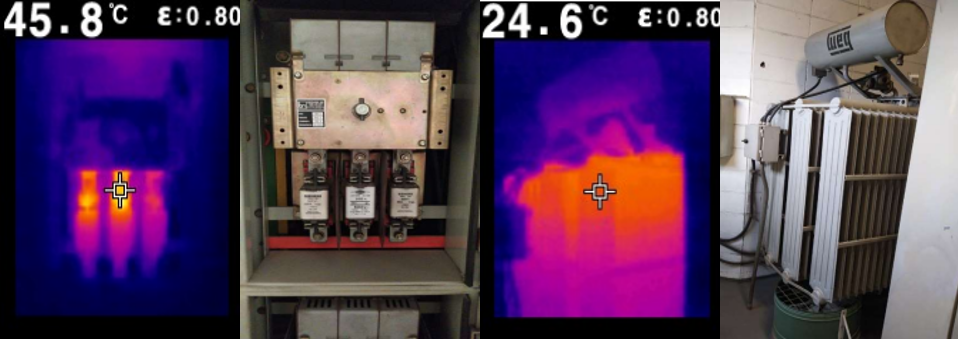

ANÁLISE TERMOGRÁFICA
